膠帶輸送機，GET到點了嗎？

1.膠帶輸送機型式及應用范圍

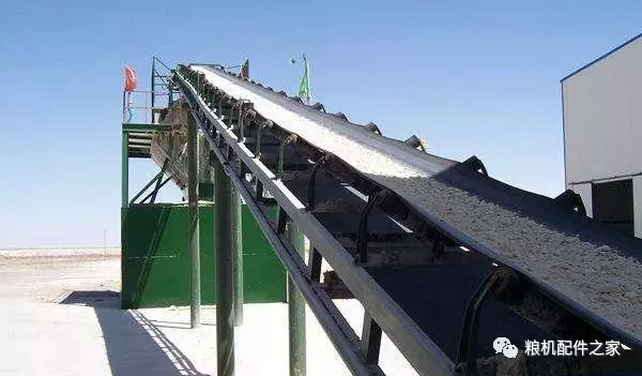

帶式輸送機是化工、煤炭、冶金、礦山、建材、電力、輕工、糧食及交通運輸?shù)炔块T(mén)使用的運輸設備。適用于輸送松散密度為0.5~2.5t/m3的各種粒狀、粉狀等散體物料，也可以輸送成件物品，在糧食飼料行業主要適用于糧食倉庫，立筒庫及碾米、制粉、雜糧、飼料工廠對物料作水平或小傾角輸送。

主要型式有：特輕型帶式輸送機，TD75型通用固定式帶式輸送機，DTⅡ型固定式帶式輸送機，U型帶式輸送機，氣墊帶式輸送機，波狀擋邊帶式輸送機，管狀帶式輸送機等等。

帶寬范圍mm：100、150、200、250、300、400、500、650、800、1000、1200、1400、1600、1800、2000、2200、2400等。

帶速m/s：0.25、0.4、0.5、0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0等。

2.帶速的選擇

2.1.輸送量大、輸送帶較寬時，應選較高的帶速。

2.2.較長的水平輸送機，應選較高的帶速；輸送機傾角愈大，輸送距離愈短，則帶速應愈低。

2.3.物料易滾動、粒度大、磨琢性強的，或容易揚塵的以及環境衛生條件要求較高的，宜選用較低帶速。

2.4.一般用于給料或輸送粉塵量大的物料時，帶速可取0.8~1 m/s，或根據物料特性和工藝要求決定。

2.5.人工配料稱重時，帶速不應大于1.25 m/s。

2.6.采用犁式卸料器時，帶速不宜超過2.0m/s。

2.7.采用卸料車時，帶速一般不宜超過2.5m/s，當輸送細碎后的物料或小塊物料時，允許帶速為3.15m/s。

2.8.有計量秤時，帶速應按自動計量秤的要求而定。

2.9.輸送成件物品時，帶速一般小于1.25 m/s。

3.輸送帶的選擇

3.1.帶式輸送機使用的輸送帶有橡膠帶、塑料帶、鋼帶、金屬網帶等，常用的是橡膠帶。橡膠輸送帶有棉織芯、合成纖維芯、鋼絲繩芯等多種。塑料輸送帶有層芯和整芯之分。各種芯材和不同的覆蓋膠可組成各種類型的光面或花紋輸送帶。

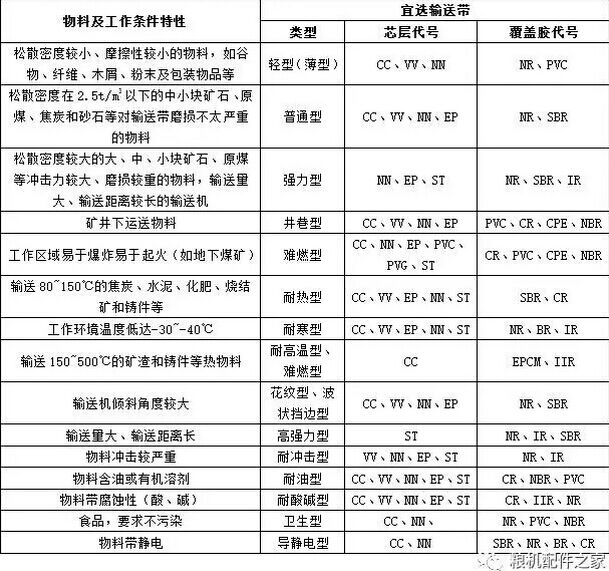

3.2.輸送帶類型及適應工作條件：（見下表）

覆蓋層代號：NR—天然橡膠；SBR—丁苯橡膠；CR—氯丁橡膠；BR—順丁橡膠；NBR—丁睛橡膠；EPDM—乙丙橡膠；IIR—丁基橡膠；PVC—聚氯乙烯；CPE—氯化聚乙烯；IR—異戊二烯橡膠。

4. 一般橡膠膠帶輸送機的結構

4.1.膠帶輸送機總體結構圖

4.2.膠帶輸送機的主要構件

   輸送帶  橡膠輸送帶，由數層掛膠帆布經硫化黏結作為芯層，并在其上，下表面覆蓋橡膠層制成。

   滾筒   分驅動滾筒和該向滾筒兩大類，一般為鑄造或用薄鋼板卷制焊接而成。

   托輥   是承載輸送帶的部件，其外筒一般用無縫鋼管制成。根據托輥在機架上不同的安裝位置，有上托輥和下托輥之分；根據輸送不同性質物料的需要，托輥又分平型和槽型兩種。

5. 膠帶輸送機在設計選型中的幾個注意點：

5.1.選擇的輸送帶，必須適應該項用途的特征。對特殊條件，應選用具有特殊性能的輸送帶。普通橡膠輸送帶適用的工作環境溫度一般為-10~40℃。

5.2.在進行系統設計時，應認真研究輸送量、輸送距離、輸送速度及輸送帶寬度之間的關系，對整個運輸系統作出經濟合理的設計，對輸送帶的寬度作合理的選擇。

5.3.根據輸送帶的工作條件，合理確定安全系數，經濟合理地選擇輸送帶的帶芯材料和帶芯層數（或鋼絲繩芯的直徑和根數）。輸送帶的安全系數應考慮安全、可靠、壽命、制造質量、經濟成本、接頭效率、起動系數、現場條件、使用經驗系數等因數，使用時應參照各制造廠的使用說明書按經驗選取。

5.4.選型時應考慮到覆蓋膠與芯層壽命的配合。

6.皮帶輸送機的常見故障
